الکتروپمپ سانتریفیوژ ETA 32-160 با الکتروموتور 2900 دور

الکتروپمپ سانتریفیوژ ETA 32-160 با الکتروموتور 2900 دور از نوع گریز از مرکز می باشد و فقط در سایز های مختلف 32 میلیمتر تا 300  تولید می شود. بدنه و پروانه این پمپ ها از جنس چدن می باشد و در صورت نیاز مشتری با متریال های دیگر نیز قابل ارائه است. پمپ های اتا  قادر به انتقال حجم زیادی از مایع  می باشند. از این پمپ ها عمدتا در واحد های صنعتی ، تولیدی و فرآیندی استفاده می شود.  و متناسب با سایز با موتور های 1450 دور در دقیقه و 2900 دور در دقیقه کوپل می شوند. سیستم دوار این پمپ ها از نوع بلبرینگی می باشد که توسط روغن روانکاری صورت می گیرد

کاربرد پمپ سانتریفیوژ سری ETA

• مناسب جهت تامین فشار خطوط آبرسانی
• سیستم های آتش نشانی
• مصارف صنعتی
• مصارف آبیاری
• مصارف کشاورزی
• سیستم های تهویه مطبوع

با توجه به عملکرد و آبدهی مطلوب پمپ سانتریفیوژ میتوان گفت یکی از پرکاربردترین پمپ در صنایع مختلف به شمار می آید.

یکی از ویژگی های منحصر بفرد این مدل پمپ اینست که همواره مقدار مشخصی از دبی آب را در یک فشار مشخص و ثابت تامین می نماید، و موجب افزایش حجم و فشار آب مصرفی مورد نیاز می گردد. همچنین این مدل پمپ ها به دلیل کاربرد گسترده در انواع مختلفی طراحی و ساخته می شوند و در زمینه های مختلف مورد استفاده قرار می گیرند. به دلیل کاربرد مطلوب این مدل پمپ میتوان به منظور جابه جایی مایعات و سیالات در زمینه های خانگی، صنعتی، کشاورزی مورد استفاده قرار داد.

انتخاب پمپ مورد نیاز طرح

در ادامه میخواهیم پمپ گریز از مرکز ETA  را انتخاب کنیم که آبدهی و ارتفاع آن به ترتیب ۵۰ متر مکعب در ساعت و ۲۹ متر باشد .

۱) انتخاب پمپ  :

در ابتدا با مراجعه به منحنی همپوشانی پمپ های گریز از مرکز  دو انتخاب با این مشخصات خواهیم داشت:

الف. پمپ ۶۵-۳۱۵   دور بر دقیقه ۱۴۵۰

ب. پمپ   ۵۰-۱۶۰   دور بر دقیقه ۲۹۰۰

با توجه به قوانین فیزیکی در میابیم که پمپ ها در دور های بالا دارای استهلاک های شدید تری نسبت به کارکرد در دور های پایین دارند و اگر کارکرد پمپ به صورت مداوم باشد حتما باید پمپ مورد الف ( ۶۵-۳۱۵ ) استفاده کنیم.

۲) تعین قطر پروانه :

به منحنی مشخصات هیدرولیکی پمپ گریز از مرکز ۶۵-۳۱۵ در ۱۴۵۰ دور بر دقیقه مراجعه میکنیم. بر روی منحنی نقطه تقاطع آبدهی ۵۰ متر مکعب در ساعت و ارتفاع ۲۹ متر را یافته و اولین منحنی بالای این نقطه را که مربوط به پروانه با تراش ۳۱۰ می باشد یعنی:

۶۵-۳۱۵a 310 ،۱۴۵۰ rpm

۳) راندمان پمپ:

راندمان پمپ در این مثال حدود ۶۵٫۲ درصد میباشد.

۴) انتخاب الکترو موتور:

برای انتخاب الکترو موتور انتهای منحنی توان را باری تراش پروانه ۳۱۰ در نظر گرفته و به عدد ۸٫۲ KW می رسیم بنابر این جهت عملکرد صحیح الکترو موتور ۱۱ کیلووات، ۱۴۵۰ دور بر دقیقه را انتخاب می کنیم.

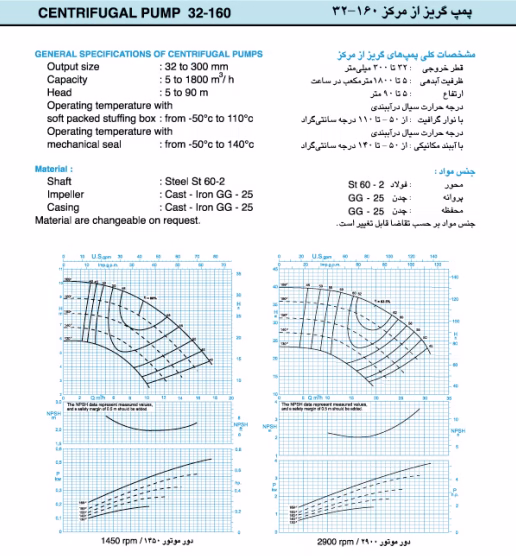

منحنی همپوشانی پمپ های گریز از مرکز اتا ETA

نمودار آبدهی
